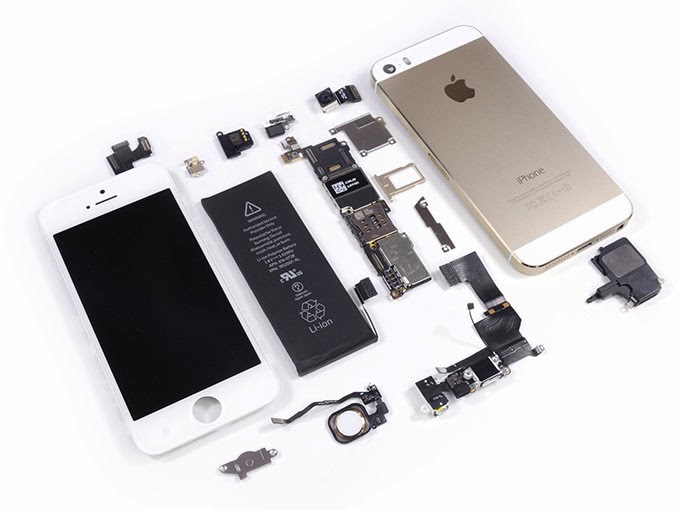

Как разобрать iPhone 5S

Как починить iPhone 5 мы рассказывали полгода назад. С новинкой от Apple iPhone 5S тянуть не будем, обратимся к опыту зарубежных коллег из iFixit. Конструкция айфона не изменилась в сравнении с предшественником. Начинать разбирать нужно с двух винтов у разъема питания Lightning, винты сохранили головки со шлицами Pentalobe.

Далее тоже никаких изменений — присоска и пластиковый инструмент помогут приподнять дисплей со стеклом. Дальше нужно остановиться.

Следующий шаг делать предельно аккуратно, в iPhone 5S новый шлейф от кнопки Home, в которой спрятался датчик Touch ID. Этот шлейф нужно отключить перед тем, как продолжить дальнейшую разборку устройства.

В iPhone 5S батарея приклеена к корпусу. Также убран вспомогательный хвостик, который позволял моментально извлечь батарею. Батеря iPhone 5s более емкая, чем в предыдущей модели. Заявлены следующие параметры: 3,8В – 5,92Вт/ч – 1560 мАч, что дает время разговора до 10 часов.

Дальше снимается защитная пластина разъема Retina-дисплея, динамика и камеры. Отключаются пинцетом. После можно снять дисплейный модуль.

Дальше разбирается дисплейный модуль iPhone 5S. Отделяется модифицированная кнопка Home с сапфировым стеклом от биометрического датчика.

Фактически CMOS-сенсор Touch ID представляет собой набор очень маленьких конденсаторов, создающих «картинку» с рельефом вашего пальца, то есть, его отпечаток. Технология разработана компанией AuthenTec, которая была куплена Apple более года назад.

На верхней части дисплейного модуля закреплены FaceTime-камера с 1,2-мегапиксельной матрицей, динамик и датчик приближения. Удаляются после снятия крепежной пластины.

В iPhone 5S установлена основная камера от Sony, модель IMX145 с обратной подстветкой, похожая модель используется в iPhone 4S и 5.

После откручиваются три крепежных винта крестовой отверткой, что позволяет снять материнскую плату, наиболее важные компоненты которой защищены металлическими экранами.

Рассмотрим подробнее материнскую плату iPhone 5S: нижняя часть платы загружена солидным набором контроллеров,и крупной микросхемой NAND флеш-памяти SK Hynix H2JTDG8UD3MBR емкостью 16 ГБ (красная).

Основная микросхема на верхней части платы — это SoC Apple A7 — миллиард транзисторов, 64-битная архитектура. Сопроцессор Apple М7 встроен внутрь основной системы-на-чипе SoC Apple A7. Оперативная память скрыта под процессором, маркировка F8164A1PD, оперативной памяти в iPhone 5S 1 Гб. Оранжевым отмечен LTE-модем Qualcomm MDM9615M, желтым — универсальный модуль Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS transceiver.

Блок с разъемом Lightning содержит сразу несколько компонентов: 3,5-миллиметровый джек, микрофон и сам разъем Lightning.Ремонт iPhone 5S: замена нижнего шлейфа будет не дешевой работой.
