Как разобрать Sony VAIO E Series

Product name: SVE14A35CXH
MODEL: SVE14AJ16L

Эта статья является переводом статьи на InsideMyLaptop.

Для начала удостоверьтесь что вы отключили питание и зарядное устройство от ноутбука.

Шаг 1) Извлеките батарею ноутбука.

Шаг 2) Открутите винт (помечен красным), закрывающий отсек с оперативной памятью.

После извлечения крышки под чёрной плёнкой мы обнаружим два слота под оперативную память. Sony VAIO E Series использует память PC3-12800 SODIIM. Её максимальный объём составляет 8 Гбайт (по 4 Гбайта на слот).

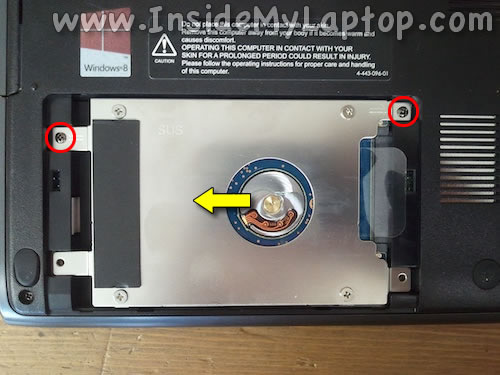

Шаг 3) Открутите крышку отсека с жёстким диском, открутите два винта, держащие жёсткий диск (выделены красным) и сдвиньте его в сторону (указана жёлтой стрелкой).

Шаг 4) Извлеките жёсткий диск.

Шаг 5) Выкрутите один винт, держащий дисковод. Теперь можно извлечь и сам дисковод (в сторону, отмеченную стрелкой).

Шаг 6) Выкрутите все винты задней крышки ноутбука. Зелёным помечены винты, которые немного больше чем остальные. Жёлтым помечены винты, которые немного меньше чем остальные.

Шаг 7) Используя медиатор или пластиковую карту можно разъединить заднюю и основную части.

Шаг 8) Извлеките заднюю крышку.

Под крышкой мы увидим:

плату кнопки питания
вход питания ноутбука
вентилятор охлаждения
карта Wi-Fi
USB и аудио карты

Шаг 9) Два USB порта, а также микрофонный вход и линейный выход расположены на отдельной плате. Отсоединив шлейф и выкрутив 2 винта извлеките плату. Можно заменить эту плату в случае поломок.

Шаг 10) Для извлечения системы охлаждения ноутбука открутите винты, помеченные красным. Также не забудьте про коннектор питания вентилятора.

Шаг 11) Если вам понадобится замена разъёма питания ноутбука, то сначала нужно будет снять систему охлаждения и металлическую скобу, держащую разъём.
