Как разобрать телефон iPhone 4

Как разобрать телефон iPhone 4

Это руководство является переводом статьи:

http://www.ifixit.com/Teardown/iPhone-4-Teardown/3130/.

Необходимые инструменты:

·         крестовая отвертка размером #00

·         пластиковые инструменты для вскрытия корпусов

·         пятилепестковая звездообразная отвертка Pentalobe для iPhone 4 (изначально в корпусе телефона iPhone 4 использовались винты с крестовым шлицем, но позднее фирма-производитель заменила их на пятилепестковые винты ).

Эта статья не является руководством к действию. Вся ответственность за сбор и разбор вашего устройства лежит на вас. Помните: после разбора устройства вы лишитесь гарантии производителя.

1.

Итак, самое желанное устройство в мире попало в руки лучших в мире народных умельцев!

 По сравнению с моделью 3GS, в новейшем iPhone 4 обновлены следующие компоненты:

·         корпус нового дизайна из стекла и нержавеющей стали – на 3,5 мм уже и на 3 мм тоньше, чем у 3GS

·         черный и белый варианты расцветки

·         дисплей Retina, разрешение которого увеличено в 4 раза по сравнению с 3GS

·         операционная система iOS 4 с поддержкой многозадачности

·         5-мегапиксельная камера с возможностью записи видео высокого разрешения 720p

 Дизайн iPhone 4 кардинально отличается от изрядно поднадоевшего алюминия и пластика прежних моделей iPhone.

Прочные стальные торцы по периметру iPhone 4 выполняют двойную функцию – опорной конструкции и антенны для усиления приема. Будут ли они выдерживать удары так же плохо, как iPhone 3GS – покажет время.

 3.

Первые впечатления: интересно, что емкость хранения iPhone 4 на корпусе не обозначена.
Было бы логично предположить, что емкость 32 Гб iPhone 4 должна соответствовать обещанным 32 гигабайтам. Но, увы – реальная емкость хранения составляет всего 29,06 Гб. Учитывая, что 301 Мб отведен под системные файлы, пользователю остается лишь 28,77 Гб свободного места.
Что касается операционной системы, iPhone 4 поставляется с предустановленной iOS 4 (сборка 8A293), выпущенной совсем недавно.
Номер модели iPhone 4 – A1332. Примечательно, что номер модели меньше, чем A1337 iPad 3G. Значит, iPhone 4 был разработан раньше?

 4.

Так же как у iPhone 3G и 3GS, внизу корпуса находятся два серебристых винта с крестовым шлицем #00.

ПРИМЕЧАНИЕ: в новых поставках iPhone 4 эти винты заменили на более нестандартные пятилепестковые винты»pentalobe», для которых требуется специальная отвертка.

 В отличие от конструкции моделей 3G и 3GS, после выкручивания винтов снимается задняя панель, а не переднее стекло.

 Благодаря такой конструкции заменить заднюю панель проще простого. Но, к сожалению, замена лицевой панели iPhone 4 теперь представляет собой довольно сложную задачу.

 5.

Сняв заднюю панель, можно отлично рассмотреть внутреннее устройство iPhone 4.
Ну ничего себе батарейка! Она занимает большую часть внутреннего пространства корпуса.

 При габаритах 115,2 x 58,6 x 9,3 мм внутри iPhone 4 явно не хватает места.

 С внутренней стороны задней панели также видны прижимные контакты, по-видимому, антенны.

 6.

К счастью, после снятия задней панели аккумулятор легко извлекается.

 На пластиковом ярлычке для извлечения аккумулятора красуется грозная надпись: «Только для персонала уполномоченного сервисного центра».

 Литий-ионная аккумуляторная батарея напряжением 3,7 В и емкостью 1420 мАч обеспечивает до 7 часов работы в режиме разговора в сетях 3G и до 14 часов в сетях 2G.

Разъем аккумулятора отличается от моделей 3G и 3GS. К счастью, аккумулятор не припаян к материнской плате. Поэтому аккумулятор iPhone 4 заменить довольно несложно.

 7.

Никакие электромагнитные щиты не помешают нам проникнуть во внутренности iPhone 4!

 Нужно выкрутить 5 винтов, и электромагнитный щит снимется. Под ним находится множество важных разъемов.

 При дальнейшем рассмотрении выясняется, что, судя по всему, электромагнитный щит также служит в качестве антенны Wi-Fi. Длинный шуруп вверху посередине используется для заземления антенны.

 8.

Системная плата глубоко запрятана под проводами и электромагнитныи щитами.

 Пока мы добираемся до платы, стоит упомянуть оперативную память телефона. В отличие от iPhone 3GS и iPad, оснащенных 256 Мб ОЗУ, в iPhone 4 целых 512 Мб!

 Увеличение объема ОЗУ позволяет кэшировать больше данных, повышая скорость и производительность работы.

 9.

В уголке корпуса iPhone 4 прячется виброзвонок, который… в общем… вибрирует.

 10.

Открывать многочисленные разъемы на системной плате нужно с помощью пластиковых инструментов, как показано на картинке.
За недолгое время использования телефона мы успели заметить, что с правой стороны он гораздо теплее. Это логично, ведь как раз вдоль правой стороны телефона располагается системная плата.

 11.

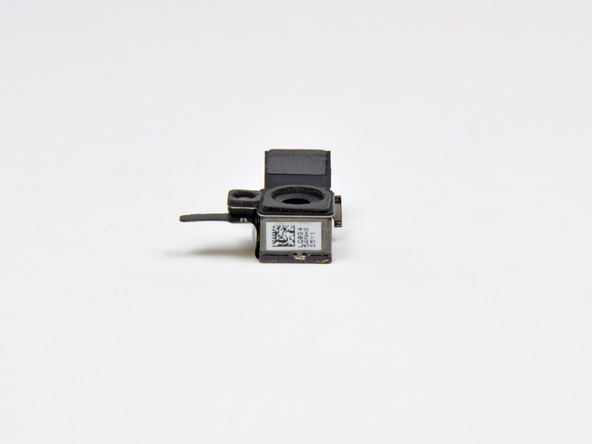

Только полюбуйтесь: в iPhone 4 с тыльной стороны установлена 5-мегапиксельная камера с возможностью записи видео 720p с частотой 30 кадров в секунду, имеется функция «нажать для фокуса» и светодиодная вспышка.

 Это значительное усовершенствование по сравнению с 3,2-мегапиксельной камерой iPhone 3GS.

 12.

Затем нужно снять накладку над антенной и динамиком внизу телефона.

 В новом iPhone улучшена чистота звучания динамиков, как при разговоре, так и при прослушивании музыки через встроенный динамик.

 Пока что фирма Apple не сильно усложнила нам задачу по разборке iPhone 4: не видно никаких винтов с 5-лучевым звездообразным шлицем или хрупких защелок.

 13.

Снимаем системную плату.

 Глядя на необычную форму и небольшой размер системной платы, лишний раз убеждаешься, насколько плотно она напичкана электроникой.

 14.

Apple интегрировала антенны UMTS, GSM, GPS, Wi-Fi и Bluetooth во внутреннюю стальную рамку.
Этот модуль двойного назначения в виде внутренней стальной рамки /антенны предназначен для решения двух самых, пожалуй, серьезных проблем предыдущих версий iPhone: постоянной потери сигнала и плохого приема.

 15.

Сняв электромагнитные щиты, можно увидеть сердце устройства.
Глубоко внутри телефона находится процессор A4 от Samsung, обеспечивающий iPhone 4 столь необходимой вычислительной мощностью.
Вместо процессора Samsung S5PC100 ARM A8 600 МГ, который использовался в модели 3GS, в новом iPhone процессор основан на архитектуре ARM Cortex A8 core, которая применяется в его старшем брате – планшете iPad. Тактовая частота процессора A4 в iPad составляет 1 ГГц.
Слева от процессора A4 находится новый трехосевой гироскоп AGD1, предположительно разработанный и изготовленный компанией ST Micro по заказу Apple. Судя по маркировке (L3G4200D), эта деталь еще не поступила в продажу. Компания Apple первой получила доступ к этой версии.

 16.

В верхней части системной платы располагаются:

·         модуль Skyworks SKY77542 Tx–Rx iPAC™ FEM для двухдиапазонной связи GSM/GPRS: 880–915 МГц и 1710–1785 МГц

·         коммуникационный процессор Skyworks SKY77541 GSM/GRPS

·         3-осевой акселерометр STMicro STM33DH

·         чип TriQuint TQM676091

·         чип 338S0626

 17.

С обратной стороны находятся:

·         флеш-память Samsung K9PFG08

·         фирменный аудиокодек Cirrus Logic 338S0589 (точно такой же установлен в iPad)

·         AKM8975 — новейший магнитный датчик, который обещает повысить производительность по сравнению с предыдущим поколением iPhone

·         контроллер сенсорного экрана Texas Instruments 343S0499

·         DDR-память для мобильных устройств 36MY1EE

 18.

На лицевой стороне платы под электромагнитными щитами расположены модули Wi-Fi, Bluetooth и GPS производства Broadcom.
Беспроводной модуль: Broadcom BCM4329FKUBG 802.11n с поддержкой Bluetooth 2.1 + EDR и FM-приемник.

 Broadcom BCM4750IUB8: однокристальный GPS-приемник.

 19.

В верхней части аппарата установлен второй микрофон, призванный улучшить качество звука при разговоре за счет отсечения записанных им шумов из звука нижнего микрофона.

 Также можно разглядеть датчики внешней освещенности и расстояния, установленные прямо над слуховым динамиком.

 20.

Фронтальная VGA-камера.
В то время как 5-мегапиксельная камера с тыльной стороны iPhone 4 идеальна для видеосъемки, небольшая фронтальная камера оптимальным образом используется для видеозвонков через функцию Apple FaceTime.

 21.

Лицевая панель телефона снимается без особых усилий.

 Перед нами предстает корпус из нержавеющей стали – просто чудо инженерной мысли.

 22.

Лицевая стеклянная панель iPhone изготовлена из сверхпрочного щелочноалюмосиликатного стекла Gorilla Glass компании Corning, укрепленного путем специальной химической обработки. Это стекло в 20 раз жестче и в 30 раз прочнее пластика.
Применения стекла Gorilla Glass для лицевой панели iPhone 4 обеспечивает множество преимуществ, включая повышенную износостойкость и прочность за счет химической обработки.

 Рядом расположена светодиодная подсветка ЖК-экрана.

 К сожалению, ЖК-панель напрочь приклеена к стеклу и дигитайзеру, толщина всего модуля составляет лишь 3,05 мм. Похоже, что если вдруг стекло разобьется, придется менять весь модуль целиком.

 23.

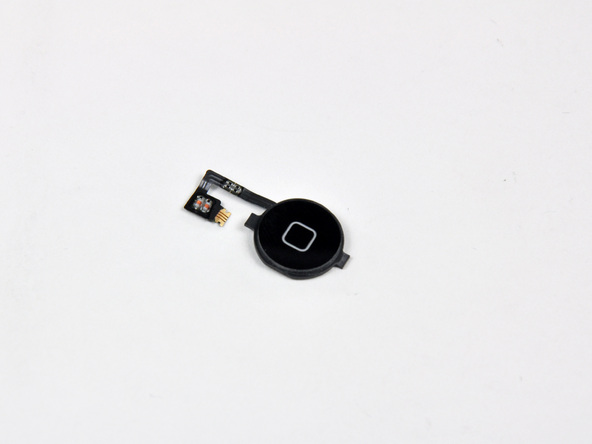

Как ни удивительно, электронный переключатель кнопки Home крепится к ней напрямую.

 24.

30-контактный разъем для док-станции находится, как обычно, внизу корпуса iPhone.

 Здесь также установлен основной микрофон.

 25.

Apple идет по стопам Nexus One, используя систему из двух микрофонов для улучшения качества звука и шумоподавления.
Интересно, что микрофоны разнесены на разные концы телефона. Микрофон вверху iPhone используется для записи фоновых шумов, которые анализируются электроникой, чтобы отфильтровать звук, поступающий из нижнего основного микрофона, что обеспечивает более чистое звучание голоса.

 Расположенный рядом датчик внешней освещенности автоматически регулирует подсветку экрана iPhone в зависимости от условий внешнего освещения.

Рядом с ним установлен датчик расстояния. Этот датчик выключает подсветку экрана при поднесении телефона к уху во избежание случайных нажатий.

26.

И наконец, прилагаем достойное фото устройства в разобранном виде:
Благодарим за внимание к нашим огромным стараниям!
