Разборка телефона Sony Ericsson K750i

Как разобрать телефон Sony Ericsson K750i

Разбираем телефон Sony Ericsson k750i.

 Для разбора потребуется крестовая отвертка, плоская отвертка, отвертка звездочка размером TX.6 и инструмент для разбора корпусов, аналог Nokia SRT-6 (вместо него можно использовать кредитку). Инструменты для разбора корпусов можно заменить плоской отверткой, жало которой обернуто бумагой, чтобы не поцарапать пластмассу корпуса. Желательно иметь пленку для защиты LCD.

Эта статья не является руководством к действию. Вся ответственность за сбор и разбор вашего устройства лежит на вас. Помните: после разбора устройства вы лишитесь гарантии производителя.

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем выкрутите два шурупа крестовой отверткой и два шурупа TX.6, которые вы увидите.

Затем снимите заднюю часть корпуса. Для этого вставьте инструмент для разбора корпусов (или скальпель, как на картинке) в щель между задней частью корпуса и центральной рамкой, и проведите им по периметру корпуса, чтобы разъединить защелки, которые держат заднюю часть корпуса.

 Таким же образом снимите переднюю часть корпуса.

 Должно получиться так. Теперь снимите клавиатуру.

 Откиньте плату под клавиатурой слева направо и плоской отверткой подденьте коннектор на шлейфе. Затем снимите плату и черную пластинку под ней.

 Черную пластинку держат две латунные защелки. Будте осторожны! Легко ломаются.

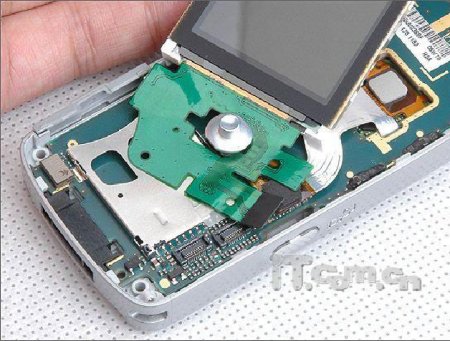

 Для того чтобы снять матрицу, выверните 2 шурупа TX.6 и отсоедините коннектор шлейфа матрицы.

 В шлейфе предусмотрено отверстие для джойстика.

Сборку производить в обратном порядке.

Оригинал статьи: http://www.formymobile.co.uk/k750ilcd.htm.
