Как разобрать телефон Sony Ericsson C903
Разбираем телефон Sony
Ericsson C903.
Эта
статья не является руководством к действию. Вся ответственность за сбор и
разбор вашего устройства лежит на вас. Помните: после разбора устройства вы
лишитесь гарантии производителя.
Для
разбора потребуется отвертка звездочка размером TX.6, крестовая отвертка и
инструмент для разбора корпусов, аналог Nokia SRT-6 (вместо него можно
использовать гитарный медиатор или кредитку). Инструменты для разбора корпусов
можно заменить плоской отверткой, жало которой обернуто бумагой, чтобы не
поцарапать пластмассу корпуса. Желательно иметь пленку для защиты LCD.
Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.
Выкрутите 5 шурупов, которые вы увидите (обведены кружками на картинке):
Снимите
аккумуляторный отсек телефона. Для этого вставьте инструмент для разбора
корпусов (или кредитку) в щель между корпусом и аккумуляторным отсеком и
проведите им по периметру отсека, чтобы разъединить защелки, которые держат его
на месте.
Приподнимите
системную плату с левой стороны. Она держится на двух гибких шлейфах (показаны
кружками на картинке), которые нужно отсоединить. Просто потяните и вытащите
шлейфы из разъемов на системной плате.
Телефон
со снятой системной платой должен выглядеть так, как на картинке ниже.
Выкрутите 4 шурупа, обведенные кружками на картинке. Теперь нужно подвигать
слайдер телефона вверх-вниз, пока он не снимется.

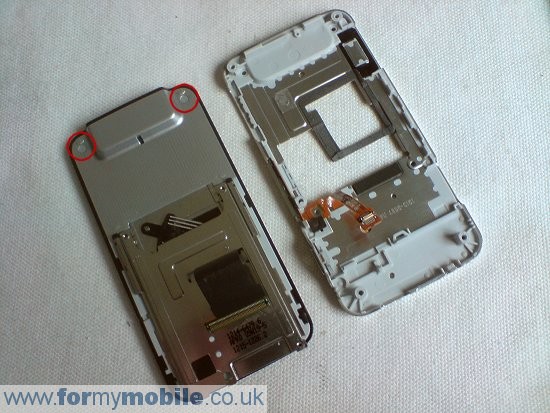

Должно
получиться так, как на картинке ниже. Выкрутите еще два шурупа, отмеченные
кружками на картинке. Они прикрыты заглушками, которые можно поддеть отверткой.
Снимите лицевую панель
телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в
щель между корпусом и панелью и проведите им по периметру панели, чтобы
разъединить защелки, которые держат панель на месте.
Итак,
вы сняли лицевую панель телефона:
LCD-дисплей
держится на гибком шлейфе. Чтобы добраться до этого шлейфа, нужно сначала
приподнять плату клавиатуры. Она крепится на двустороннем скотче, подденьте ее
ногтем или инструментом для разбора корпуса. Вы увидите шлейф, обведенный
кружком на картинке. Потяните его и вытащите из разъема на плате.
Теперь
можно снять LCD-дисплей телефона:
Сборку
производить в обратном порядке.
