Разборка телефона Sony Ericsson Jalou F100i

Как разобрать телефон Sony Ericsson Jalou F100i

Разбираем телефон Sony Ericsson Jalou F100i.

 Эта статья не является руководством к действию. Вся ответственность за сбор и разбор вашего устройства лежит на вас. Помните: после разбора устройства вы лишитесь гарантии производителя.
Для разбора потребуется отвертка звездочка размером TX.5, крестовая отвертка и инструмент для разбора корпусов, аналог Nokia SRT-6 (вместо него можно использовать гитарный медиатор или кредитку). Инструменты для разбора корпусов можно заменить плоской отверткой, жало которой обернуто бумагой, чтобы не поцарапать пластмассу корпуса. Желательно иметь пленку для защиты LCD.
Примечание: если вам нужно только заменить LCD-дисплей, можно сразу перейти к 7-му шагу этого руководства, и вам не понадобится отвертка-звездочка.
Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Выкрутите 6 шурупов, которые вы увидите (отмечены кружками на картинке). Четыре из них, обведенные красными кружками – черного цвета, а два, обведенные белыми кружками – серебристого. Они разного размера. Не забудьте это, когда будете собирать телефон заново.
 Теперь, начиная с нижней части телефона, подденьте и снимите аккумуляторный отсек.
 Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Теперь нужно отсоединить шлейф, обведенный кружком на картинке. Просто приподнимите его и вытащите из разъема.

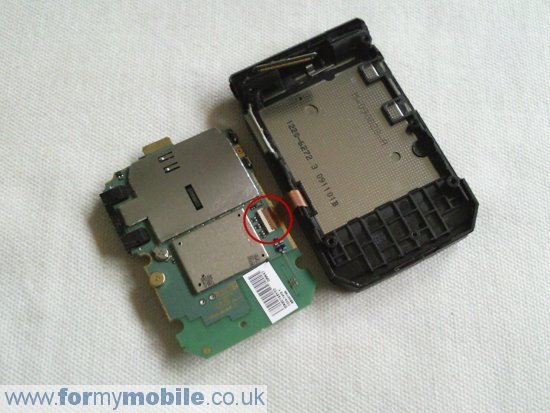

 Теперь приподнимите системную плату и отогните справа налево, как показано на картинке ниже. Плата держится на шлейфе (отмечен кружком), который нужно отсоединить.
 Ниже показан крупный план шлейфа и разъема. Это самофиксирующийся разъем. Розово-оранжевая деталь – это шарнирный фиксатор. Отогните его вверх и вытащите шлейф из разъема.
 Должно получиться так:
 Чтобы снять защитное стекло дисплея телефона, используйте что-нибудь неострое, чтобы не повредить его. Стекло держится на двустороннем скотче, и если поддеть его в месте, показанном кружком на картинке, оно легко снимается.
 Телефон со снятым защитным стеклом дисплея должен выглядеть так, как на картинке ниже. Выкрутите 4 шурупа, которые вы увидите (обведены кружками на картинке):
 Снимите лицевую панель телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и панелью и проведите им по периметру панели, чтобы разъединить защелки, которые держат панель на месте.
 Телефон со снятой лицевой панелью должен выглядеть так, как на картинке ниже. Теперь нужно отсоединить четыре шлейфа, обведенные кружками. Три их них, расположенные с левой стороны, имеют самофиксирующийся разъем. Черные детали напротив разъемов – это шарнирные фиксаторы. Отогните вверх фиксаторы, в направлении к шлейфам, и вытащите шлейфы из разъемов. Миниатюрный шлейф в правом нижнем углу имеет разъем такого же типа, только фиксатор белого цвета. Он довольно хрупкий, так что обращайтесь с ним осторожно. Шлейф, обведенный белым кружком, имеет штепсельный разъем. Его нужно просто потянуть вверх и вытащить из разъема.
 Вот так выглядят отсоединенные шлейфы:
 Теперь можно снять системную плату телефона, как показано на картинке ниже. Затем осторожно подденьте LCD-дисплей телефона отверткой в местах, отмеченных кружками. Откройте флип телефона, и дисплей снимется.
  Итак, вы сняли LCD-дисплей телефона:

Сборку производить в обратном порядке.
Оригинал статьи: http://www.formymobile.co.uk/jaloudisassembly.php.
