Как
разобрать телефон Sony Ericsson K610i
Разбираем телефон Sony
Ericsson K610i.
Эта
статья не является руководством к действию. Вся ответственность за сбор и
разбор вашего устройства лежит на вас. Помните: после разбора устройства вы
лишитесь гарантии производителя.
Для
разбора потребуется отвертка звездочка размером TX.6 и инструмент для разбора
корпусов, аналог Nokia SRT-6 (вместо него можно использовать гитарный медиатор
или кредитку). Инструменты для разбора корпусов можно заменить плоской
отверткой, жало которой обернуто бумагой, чтобы не поцарапать пластмассу
корпуса. Желательно иметь пленку для защиты LCD.

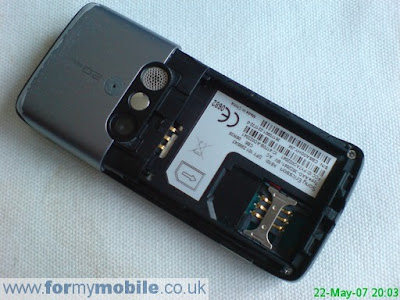

Снимите
заднюю крышку, достаньте аккумулятор и симку. Вы увидите 4 шурупа, выкрутите их
с помощью отвертки-звездочки.
Чтобы
снять панель над антенной, подденьте ее с помощью отвертки-звездочки, вставив
ее наклонно в выемку сбоку, как показано на картинке. Придется приложить
некоторое усилие, чтобы панель отсоединилась.
Сняв
панель над антенной, вы увидите два шурупа в верхней части телефона. Выкрутите
их с помощью отвертки-звездочки.
Снимите
лицевую панель телефона. Для этого вставьте инструмент для разбора корпусов
(или кредитку) в щель между корпусом и панелью и проведите им по периметру
панели, чтобы разъединить защелки, которые держат панель на месте.
Теперь
отделите главную часть телефона от основания корпуса.
Отсоедините
шлейф, обведенный кружком на картинке. Просто приподнимите и вытащите его из
разъема.
Открепите
металлическую плату с обеих сторон:
Отсоедините шлейф,
обведенный кружком на картинке:
Вытащите
LCD-дисплей и замените его на новый.
Сборку
производить в обратном порядке.
