Разборка телефона Sony Ericsson K800i

Как разобрать телефон Sony Ericsson K800i для замены дисплея или корпуса

Разбираем телефон Sony Ericsson K800i чтобы заменить дисплей, корпус или что-то еще.

 Эта статья не является руководством к действию. Вся ответственность за сбор и разбор вашего устройства лежит на вас. Помните: после разбора устройства вы лишитесь гарантии производителя.

Для разбора потребуется отвертка звездочка размером TX.6, крестовая отвертка размером PH.0 и инструмент для разбора корпусов, аналог Nokia SRT-6 (вместо него можно использовать гитарный медиатор или кредитку). Инструменты для разбора корпусов можно заменить плоской отверткой, жало которой обернуто бумагой, чтобы не поцарапать пластмассу корпуса. Желательно иметь пленку для защиты LCD.

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Выкрутите два шурупа в нижней части телефона с помощью отвертки-звездочки, а два других с помощью крестовой отвертки.

 Снимите панель над антенной телефона. Она прикреплена к верхней части телефона, и для ее снятия нужно приложить некоторые усилия. Можно воспользоваться инструментом для разбора корпуса.

 Сняв панель над антенной, вы обнаружите под ней два шурупа в верхней части телефона. Выкрутите их с помощью отвертки-звездочки.

 Потяните лицевую панель за края в разные стороны, и она снимется.

 Телефон должен разделиться на две части, как на картинке:

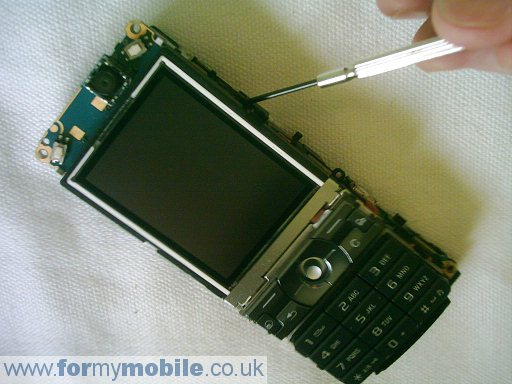

 Покачайте из стороны в сторону и потяните вверх блок клавиатуры, и он снимется.

 Блок дисплея держится на двух защелках с каждой стороны телефона, как показано на картинке ниже. Открепите защелки и снимите блок дисплея.

 Блок дисплея соединен шлейфом с системной платой телефона, потяните и вытащите его из разъема на плате.

 Отсоедините оставшиеся защелки по сторонам блока дисплея.

 Снимите неисправный экран и замените на новый.

Сборку производить в обратном порядке.

Оригинал статьи: http://www.formymobile.co.uk/Dismantle/k800disassembly.htm.
