Как
разобрать телефон Sony Ericsson Satio U1i
Разбираем
телефон Sony Ericsson Satio U1i для замены дисплея или корпуса.
Эта
статья не является руководством к действию. Вся ответственность за сбор и
разбор вашего устройства лежит на вас. Помните: после разбора устройства вы
лишитесь гарантии производителя.
Для
разбора потребуется отвертка звездочка размером TX.6, крестовая отвертка и
инструмент для разбора корпусов, аналог Nokia SRT-6 (вместо него можно
использовать гитарный медиатор или кредитку). Инструменты для разбора корпусов
можно заменить плоской отверткой, жало которой обернуто бумагой, чтобы не
поцарапать пластмассу корпуса. Желательно иметь пленку для защиты LCD.
Сначала
снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Затем
откройте крышку камеры и снимите черную декоративную накладку, поддев ее в
местах, указанных стрелками на картинке.
Телефон
со снятой декоративной накладкой должен выглядеть так, как на картинке ниже.
Выкрутите 4 шурупа, которые вы увидите (обведены кружками).
Закройте
крышку камеры и выкрутите шуруп, обведенный кружком на картинке:
Открутив
шурупы, вы сможете снять антенну телефона:
Теперь
нужно снять лицевую панель. Для этого сначала откройте 3 защелки, отмеченные
кружками на картинке ниже. Затем снимите лицевую панель, поддевая ее по
периметру инструментом для разбора корпуса.
Телефон
со снятой лицевой панелью должен выглядеть так, как на картинке ниже. Если вам
нужно снять сенсорный экран, нагрейте лицевую панель феном. Это поможет
размягчить клейкую основу, на которой держится сенсорный экран. Теперь потяните
края телефона в разные стороны, как показано стрелками на картинке, и вытащите
системную плату с обратной стороны экрана. При этом снимется аккумуляторный
отсек, и будет проще добраться до основной части телефона.
Телефон
со снятым аккумуляторным отсеком должен выглядеть так:
На
следующей картинке изображен переключатель кнопки питания. Он прикреплен ко
второй антенне двусторонним скотчем. Осторожно отклейте его от телефона.
Теперь
можно снять вторую антенну, как показано на картинке ниже. После этого нужно
отсоединить два гибких шлейфа, обведенных кружками на картинке. Просто потяните
их вверх и вытащите из разъемов. Теперь можно снять считыватель SIM-карты и
вспышку камеры.
Должно
получиться так, как на картинке ниже. Далее нужно отсоединить еще два шлейфа
(отмечены кружками). Точно так же, просто потяните их вверх и вытащите из
разъемов.
Теперь
можно извлечь системную плату, как показано на картинке ниже. Черный гибкий
шлейф, на который указывает стрелочка, закреплен полоской двустороннего скотча.
Аккуратно отклейте его и снимите.
Переверните
телефон дисплеем вверх. Теперь нужно осторожно снять узкую пластинку с камерой
и динамиком телефона. После этого шлейф отсоединится.
Телефон
с открепленным шлейфом должен выглядеть так:
ЖК-дисплей
закреплен в верхней части полоской двустороннего скотча. Подденьте дисплей
инструментом для разбора корпуса или кредиткой, и он снимется.

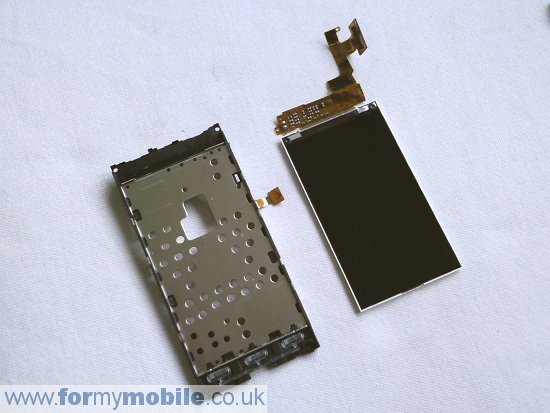

Итак,
вы сняли ЖК-дисплей телефона:
Сборку производить в обратном порядке.
