Как
разобрать телефон Sony Ericsson T610
Разбираем
телефон Sony Ericsson T610 для замены дисплея или корпуса.
Эта
статья не является руководством к действию. Вся ответственность за сбор и
разбор вашего устройства лежит на вас. Помните: после разбора устройства вы
лишитесь гарантии производителя.
Для
разбора потребуется отвертка звездочка размером TX.6 и инструмент для разбора
корпусов, аналог Nokia SRT-6 (вместо него можно использовать гитарный медиатор
или кредитку). Инструменты для разбора корпусов можно заменить плоской
отверткой, жало которой обернуто бумагой, чтобы не поцарапать пластмассу
корпуса. Желательно иметь пленку для защиты LCD.
Переверните
телефон камерой вверх. Снимите заднюю крышку, достаньте аккумулятор и симку.
Затем снимите панель над антенной телефона. Для этого вставьте инструмент для
разбора корпусов (или кредитку) в щель между корпусом и панелью в месте,
указанном стрелочкой на картинке. С силой подденьте панель. После этого снимите
отмеченную кружком резиновую заглушку и выкрутите шурупы в нижней части
телефона.
Подденьте
и снимите антенну (зеленую деталь на картинке ниже) в направлении,
указанном стрелками. Придётся применить силу, но не беспокойтесь, антенна не
сломается.
Затем
выкрутите два шурупа, которые вы увидите под антенной (отмечены кружками на
картинке):
Теперь
лицевая панель телефона легко отсоединится, и он разделится на две части:
Снимите
дисплей, приподняв его снизу (как показано на картинке ниже). Если вы просто
меняете корпус и снимать дисплей не требуется, пропустите этот и следующий
шаги.

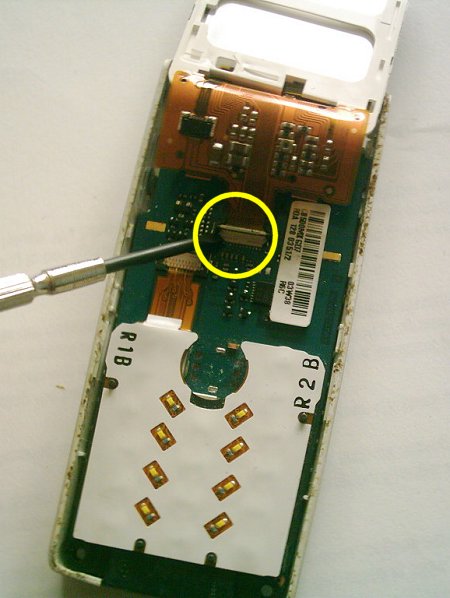

Дисплей
прикреплен к телефону в месте, отмеченной кружком на картинке. Он держится на
шарнире. Поднимите шарнир и потяните шлейф, и дисплей снимется. Обратите
внимание, каким образом крепится шлейф, чтобы было проще устанавливать новый
дисплей. Замените старый ЖК-дисплей на новый и произведите сборку в обратном
порядке. Если вы просто меняете дисплей без замены корпуса, дальше можно не
читать.
Разбираем
телефон дальше. Отделите системный блок телефона от корпуса. Поднимайте его за
верхнюю часть, как показано на картинке:
Итак,
остался корпус телефона и несколько деталей вроде микрофона, вибромотора и
динамика, как показано на картинке ниже. Снимите эти детали и установите их на
новый корпус.
Сборку
производить в обратном порядке.
