Как
разобрать телефон Sony Ericsson K660i
Разбираем
телефон Sony Ericsson K660i.
Эта
статья не является руководством к действию. Вся ответственность за сбор и
разбор вашего устройства лежит на вас. Помните: после разбора устройства вы
лишитесь гарантии производителя.
Для
разбора потребуется отвертка звездочка размером TX.6, крестовая отвертка и
инструмент для разбора корпусов, аналог Nokia SRT-6 (вместо него можно
использовать гитарный медиатор или кредитку). Инструменты для разбора корпусов
можно заменить плоской отверткой, жало которой обернуто бумагой, чтобы не
поцарапать пластмассу корпуса. Желательно иметь пленку для защиты LCD.
Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.
Снимите накладку над камерой
телефона. Она должна сниматься без особых усилий. Должно получиться так, как на
картинке ниже. Под накладкой вы увидите 3 шурупа, их нужно выкрутить.
Снимите
серебристую декоративную накладку, обрамляющую телефон. Для этого вставьте
инструмент для разбора корпусов (или кредитку) в щель между корпусом и
накладкой с задней стороны и проведите им по периметру накладки, чтобы
разъединить защелки, которые держат ее на месте.
Теперь ваш телефон должен
выглядеть так, как на картинке ниже. Выкрутите 4 шурупа, которые вы увидите.
Затем
снимите лицевую панель телефона. Для этого вставьте инструмент для разбора
корпусов (или кредитку) в щель между корпусом и панелью и проведите им по
периметру панели, чтобы разъединить защелки, которые держат панель на месте.
Должно
получиться так, как на картинке ниже. Основная часть телефона должна легко
выниматься из оставшейся части корпуса.
После
извлечения основной части телефона из корпуса должно получиться так:
Переверните телефон. Нужно
отсоединить шлейф, обведенный кружком на картинке. Просто потяните его вверх и
вытащите из разъема. Экран и клавиатура крепятся к системной плате на защелках
(некоторые из них указаны стрелочками). Отогните эти защелки и отсоедините
системную плату от LCD-экрана и клавиатуры.

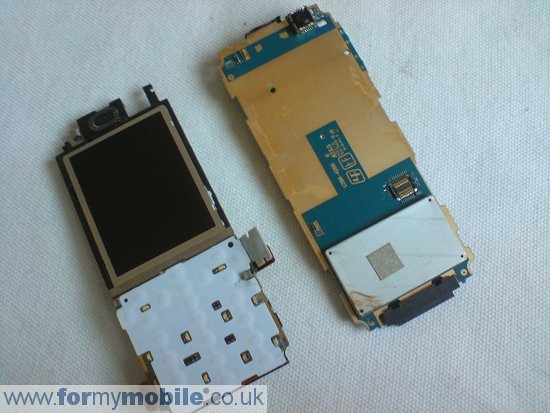

Теперь
ваш телефон должен выглядеть так, как на картинке ниже. Обратите внмание, что LCD-дисплей
прикреплен шлейфом (отмеченным кружком на картинке) к системной плате.
Отсоедините его так же, как и предыдущий.
Должно
получиться так, как на картинке ниже. Клавиатура крепится к черной рамке на 4
защелках. Откройте эти защелки и снимите рамку.
Теперь
можно снять LCD-дисплей, поддев его инструментом для разбора корпуса или
кредиткой.
Итак,
вы сняли LCD-экран:
Сборку
производить в обратном порядке.
